초소형, 최경량의 실현!
--- 중량은 12.5kg, 크기는 초소형으로 운반이 간편하고 가벼워
--- 어디서든 사용 가능합니다.
--- 특히 절단장소가 빈번이 변경되는 공장, 출장공사등에 최상입니다.

모든 금속이 열변형 없이 깨끗하게 절단
--- 최초의 100KHz 인버터 제어의 고속응답에 따라 아크는 언제나
--- 안정되어 열영향 폭이 좁고 정밀하여 깨끗한 절단면을 얻을 수
--- 있습니다.
---
절단능력 12mm, 사용률 60%의 강력절단기

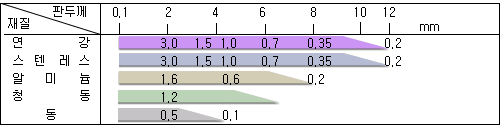

주: 그래프의 숫자는 3상전원의 경우 출력 30A 시의 대략 절단속도 m/min을 나타낸 것임.





사용률 100%로서 내구성이 대폭 향상된 절단 TORCH
--- 새로 개발된 절단 Totch는 내구성, 고정도의 절단능력을 특히 중시
--- 한것으로서 자동기 등의 고품질,장시간 절단에는 최적입니다.

출력 60A, 사용율 60%의 강력한 절단능력
--- 출력전류 60A로 중후판을 여유있게 절단하기 때문에 자동기 등의
--- 장시간 절단에 최상입니다.

모든 금속이 열 변형없이 깨끗하게 절단
--- 당사 독자의 인버터 제어의 고속 응답에 따라 아크는 언제나
--- 안정되고 박판이라도 열에 의한 변형이 없습니다.

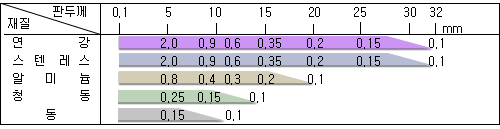

주: 그래프의 숫자는 3상전원의 경우 출력 60A 시의 대략 절단속도 m/min을 나타낸 것임.





Level-up된 절단능력

2배이상으로 향상된 중후판의 절단 속도
---사용률 60%의 출력전류에서 중후판의 절단작업이 가스절단에 비해
---2배이상의 고속절단이 가능

강력한 절단능력 및 속도로 가스절단에 비해 사용비용이 반감된 경제기

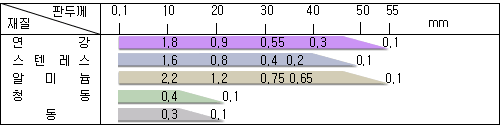

주: 그래프의 숫자는 출력 120A 시의 대략 절단속도 m/min을 나타낸 것임.



MODEL CUT TAG SC-30X CUT TAG SC-62P CUT-TAG SC-120P
절단전원 형식 AR-SC 30X-1 AR-SC 62P AR-SC 12P
입력전압 V 220(180~250) 220 220 ±10%/td>
상수 - 단상 3상 단상 단상
정격주파수 Hz 60
정격입력 KVA 5.6 10 8.0 27
KW 4.2 9.6 6.5 -
정격출력전류 A 30 60 40 120
정격축력범위 A 10~30 10~60 10~40 -
정격부하전압 V 120 140 180
최고부무하전압 V 268 이하 260 이하 285 이하
정격사용률 % 60 60 100
외형치수 mm 170(W)x 340(D)x 285(H) 247(W)x 444(D)x 410(H) 375(W)x 550(D)x 743(H)
중량 kg 12.5 32 80
절단토치 형식 DPT-30L
(ㄱ자형)
DPS-30L
(일자형)
DPT-90L
(ㄱ자형)
DPS120L
(일자형)
DPT 120W
(90)
정격전류 A 30 60 120
정격사용률 % 60 100 100
냉각방법 - 공냉 공냉 수냉
전선길이 m 10
사용 가스 - 에어-801/min 4kg/㎠ 에어-120/min 5kg/㎠ >에어-401/min 3kg/㎠
중량 (본체) kg 70 60 295 275 480
